功能強大的DWG TrueView,以及貴死人不償命的CAD/CAM軟體

  在經過Autodesk DWG TrueView的下載安裝教學後(DWG Viewer免費看圖軟體Autodesk「DWG TrueView」),大家可以開啟DWG TrueView來用看看,老實說這個DWG TrueView,功能真的很強大,不僅僅只是做到開DWG檔而已,甚至連「DWG to PDF」、「DWG to JPG」、「DWG to PNG」的轉檔,以及AutoCAD版本之間的互轉(支援AutoCAD R14、2000、2004、2007、2010、2013),都可以直接在這個DWG Viewer中支援,相信這些功能對於很多只有開啟AutoCAD檔需求的公司或是人來說,真的是有很大的幫助,間接也可以省下不少的錢了,因為我之前有聽某公司的網管,說他們當時候買了二套,一套原版的AutoCAD授權好像要15萬...

  我查了一下,果然我的記憶並沒有錯,在一個銷售AutoCAD軟體公司的網站,有Autodesk產品價格表 ( http://ss.systex.com.tw/price/tools/autodesk.html ),裡面就有列出一套AutoCAD 2011單機版要價150000元,其實這都還不是最誇張的,Solidworks的價格更是比這還要貴,而相對於AutoCAD及Solidworks來說,CAM軟體更是貴到誇張。

  接著,要示範這些動作,會需要一些示範用的DWG檔案,若是您手邊剛好沒有DWG檔的話,可以至Autodesk官方下載一些Sample file來做練習。

如何開啟DWG檔案?

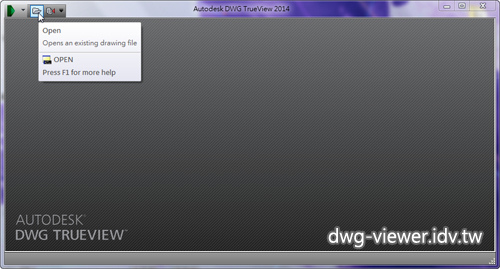

  Step 1. 要開啟DWG檔案,只要在DWG TrueView程式開啟後,在程式的左上方,點擊「Open」小圖示,如下圖:

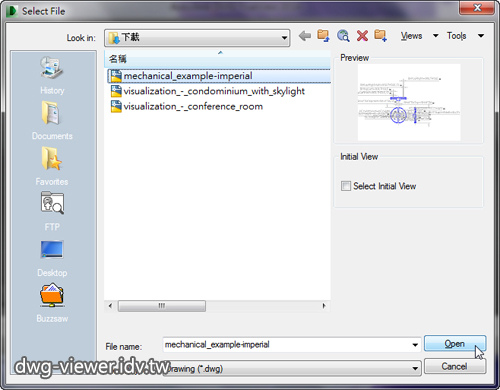

  Step 2. 接著選取您想要開啟的DWG檔案,如下圖:


  最後DWG檔就可以順利開啟了。


如何將DWG檔轉成PDF、JPG、PNG等格式?

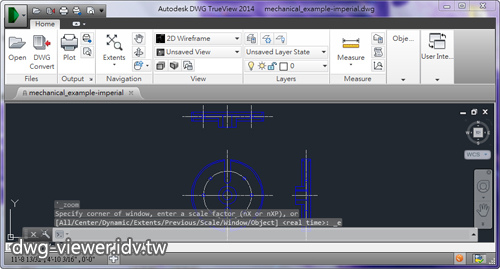

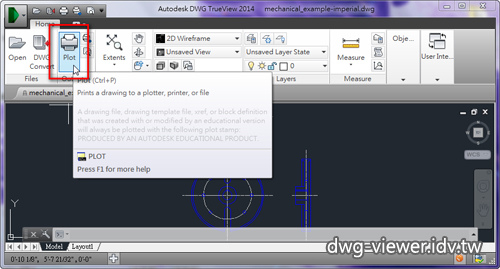

  Step 1. 而要將DWG檔案,轉存成其它格式的檔案,例如PDF或是JPG、PNG等圖片檔案,可以在開啟DWG檔案之後,點擊「Plot」的印表機圖示,如下圖:

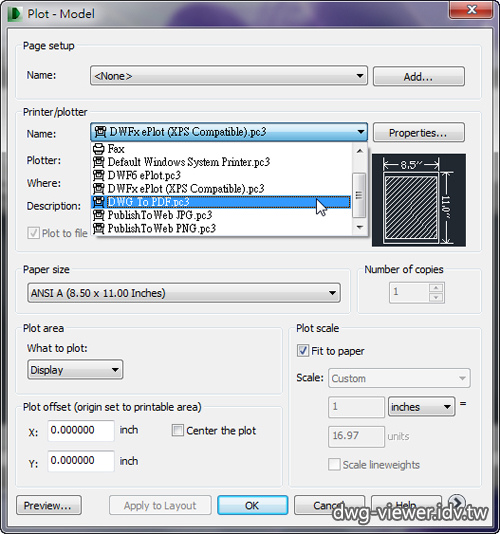

  Step 2. 接著在「Printer/plotter」中選擇一台裝置,例如您想要將檔案轉成PDF,就選擇「DWG To PDF.pc3」,而想要轉成JPG或PNG,就選擇「PublishToWeb JPG.pc3」或是「PublishToWeb PNG.pc3」,接著可以視您的需求選擇一下「Paper size」,最後再點擊〔OK〕。

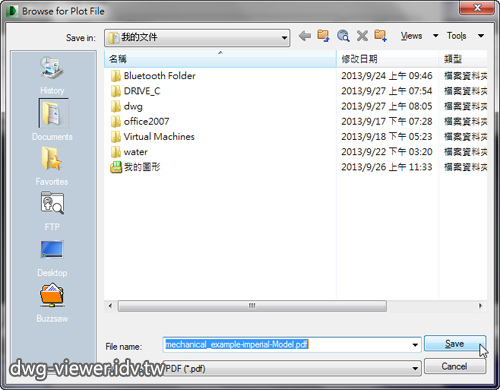

  Step 3. 最後再將要轉存的PDF、JPG、PNG等檔案,選擇一個儲存的位置,並且指定一個要儲存的檔名給它,通常我們在選擇好路徑之後,直接點擊〔Save〕即可。


如何轉換DWG檔的AutoCAD版本格式?

  有時候,我們會有降版本的需求,像是公司若是只有AutoCAD 2003,而客戶卻寄來AutoCAD 2010的檔案時,若是不想再麻煩客戶另存,就可以直接利用免費的DWG TrueView,來幫您把AutoCAD降檔,操作方式如下:

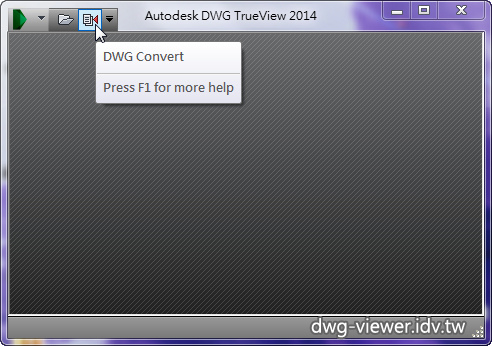

  Step 1. 開啟DWG TrueView之後,點擊左上角的「DWG Convert」小圖示,如下圖:

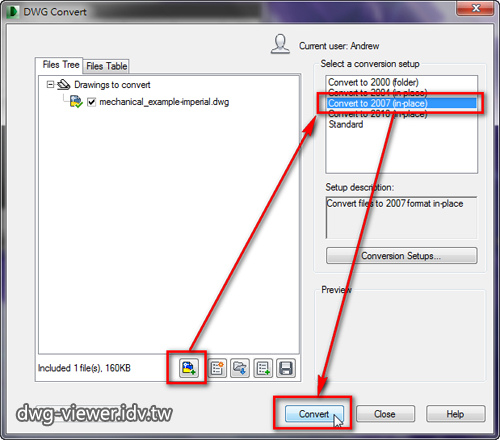

  Step 2. 接著在「DWG Convert」的對話盒中,先點擊「新增檔案」,再選擇一個「conversion setup」(轉換設定檔),最後再點擊〔Convert〕,即可根據轉換的設定,來將來源檔案的版本,轉換到設定的格式版本。你到這邊可能會覺得很怪,不是說好有支援「AutoCAD R14、2000、2004、2007、2010、2013」等這麼多格式的嗎?為何「conversion setup」只有四個版本可以選擇?

  這是因為Autodesk將這些轉檔的需求,交給我們來設定,無論是低升高、高降低,或是轉檔後直接覆蓋掉原檔,還是要將降版本後的檔案另存到其它資料夾,我們都可以自己來自訂,想要自訂的轉檔設定,只要點擊〔Conversion Setups...〕,即可開啟設定的對話盒。

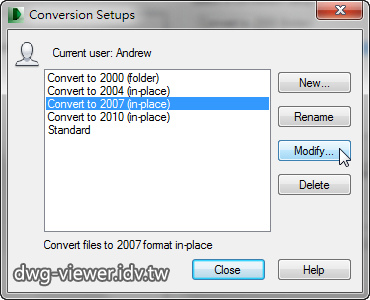

  在「Conversion Setups」中,我們就可以透過〔Modify...〕來修改現有的Conversion setup,或是直接用〔New...〕來產生新的設定檔,如下圖:

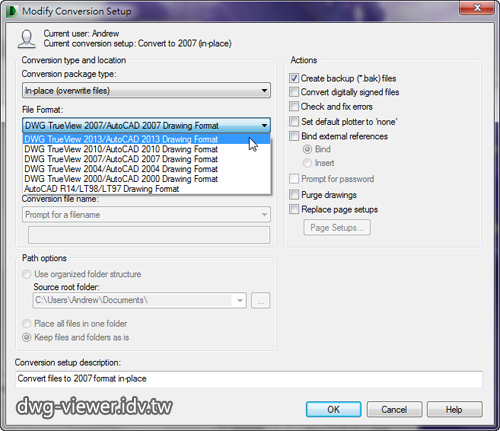

  而在修改轉換設定檔時,我們就可以從「File Format」中,選擇到我們想要轉換的格式,如下圖:

, , , , , ,
